Панельные габионы РокБокс

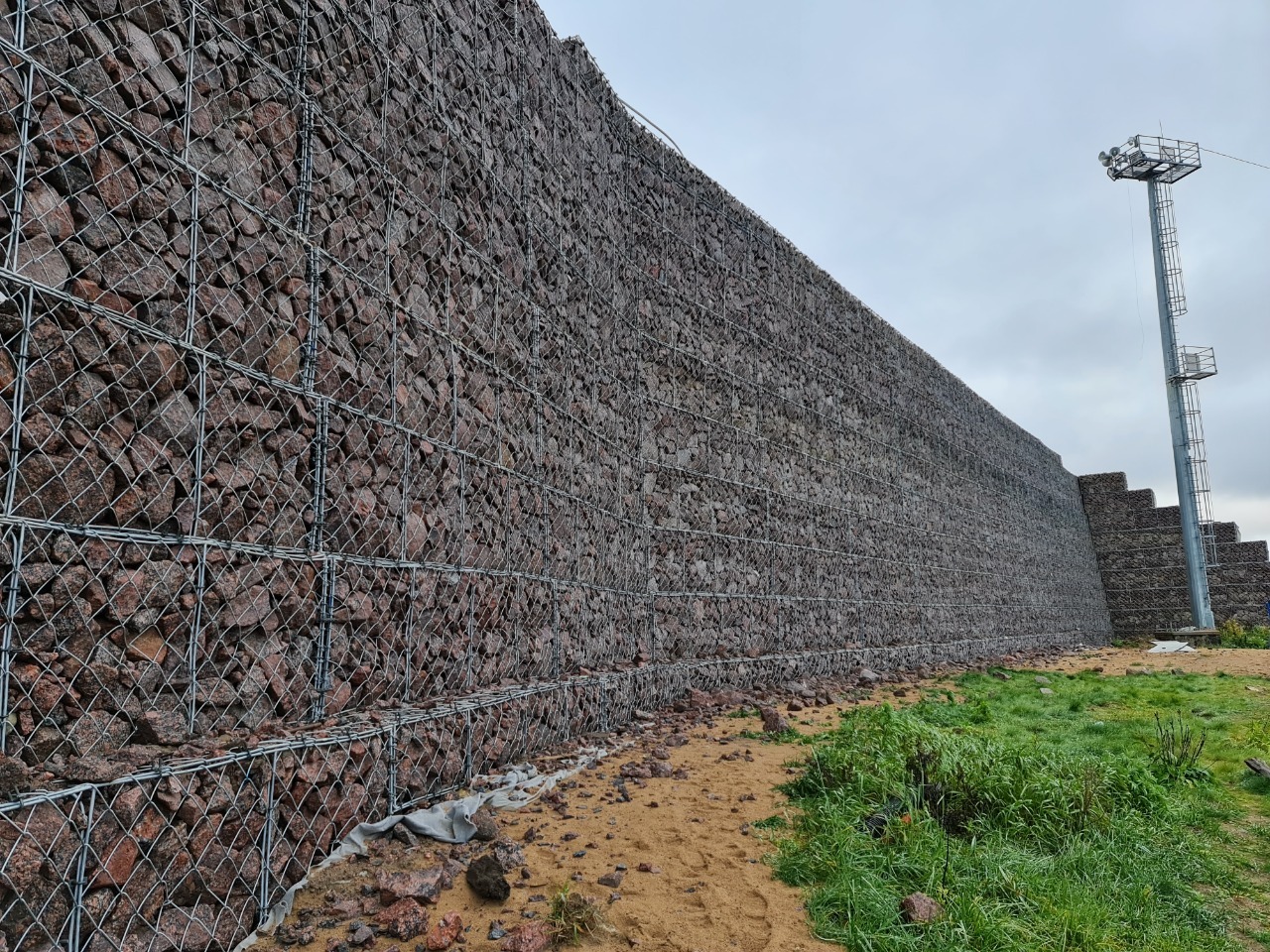

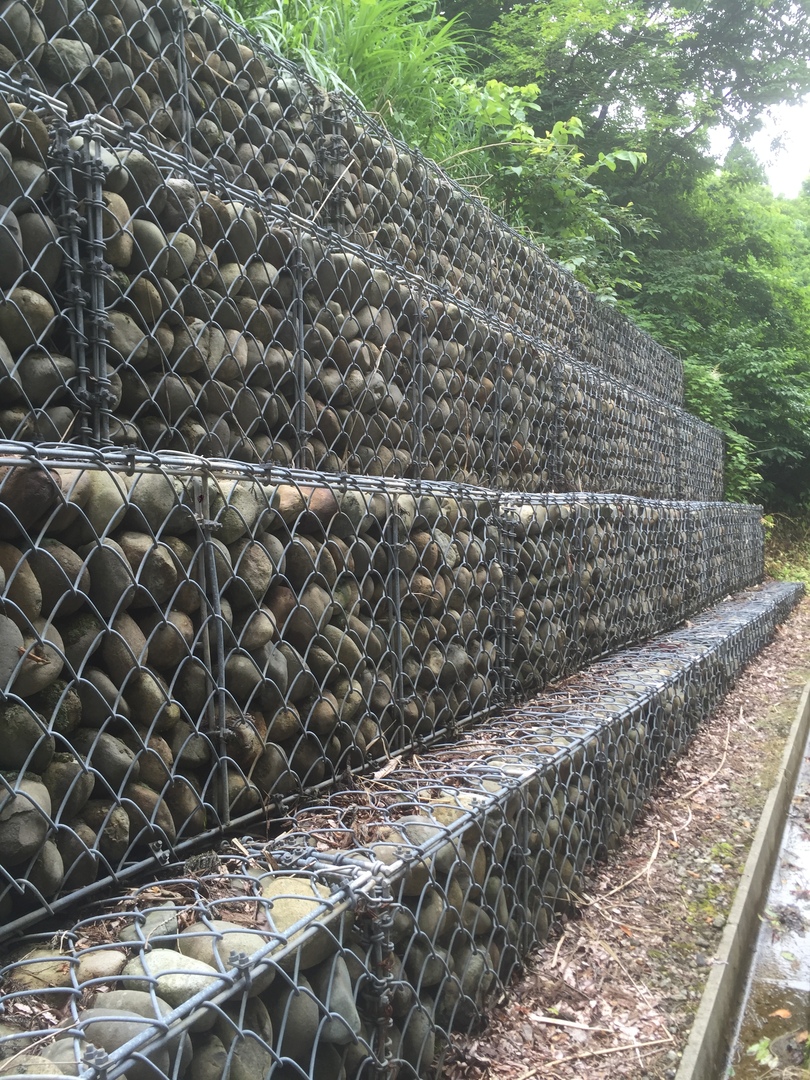

Область применения

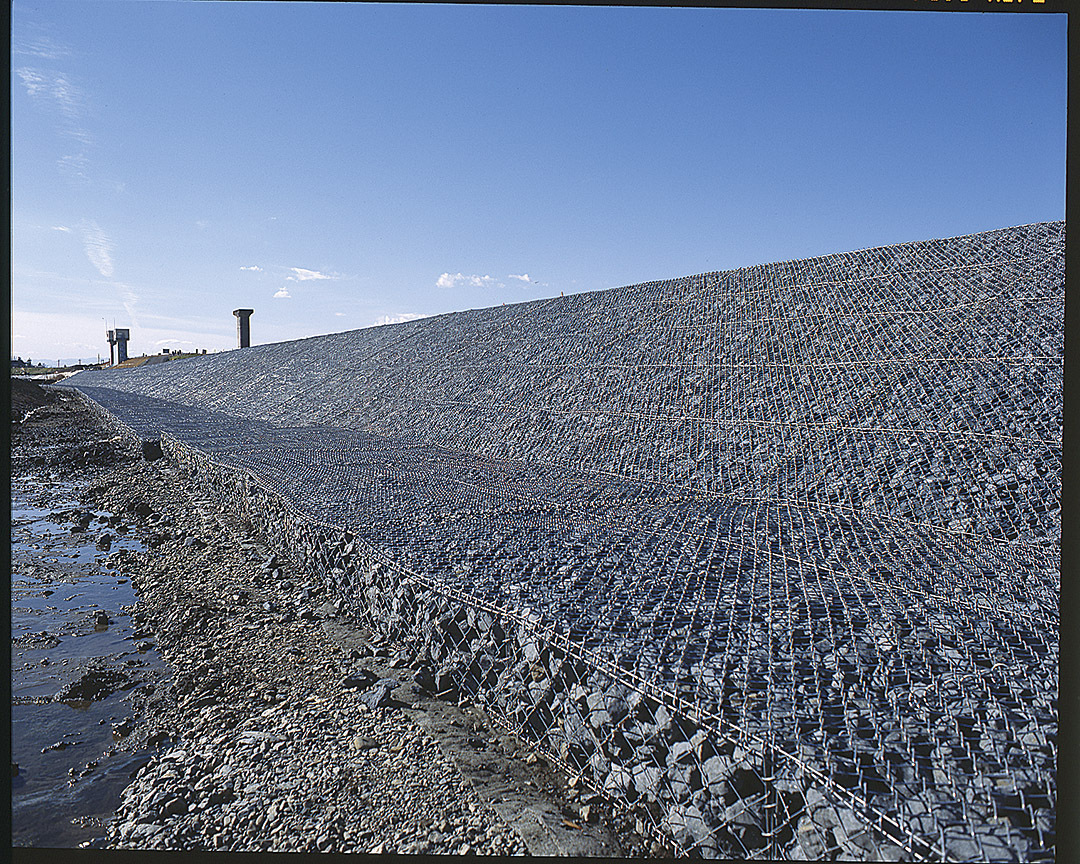

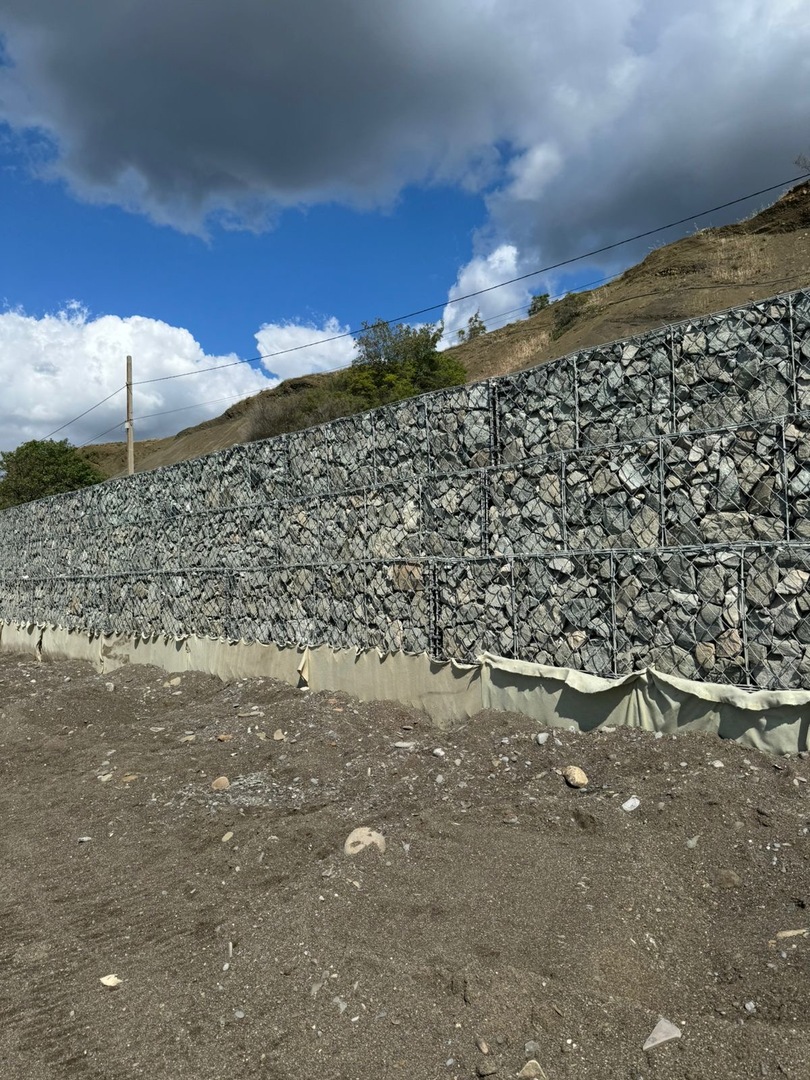

Изделия из панелей для габионных конструкций (далее — габионные конструкции), собираемые из панелей плетёной одинарной сетки высокой прочности, установленной и закреплённой в стальном каркасе, предназначены для защиты, стабилизации и укрепления грунтов от эрозии, армирования грунтов, укрепления склонов, в том числе оползневых, насыпей, откосов берегов водоёмов, устройства подпорных стенок, защиты от камнепадов, снежных лавин и селевых потоков, для строительства противопаводковых сооружений, ландшафтно-восстановительных мероприятий и других целей, в том числе в районах с высокой сейсмической активностью.

Область применения габионных конструкций — дорожное, гидротехническое, промышленное и гражданское строительство, инженерная защита и восстановление природных ландшафтов. Габионные конструкции обладают гибкостью, проницаемостью, универсальностью применения и не оказывают вредного воздействия на окружающую среду.

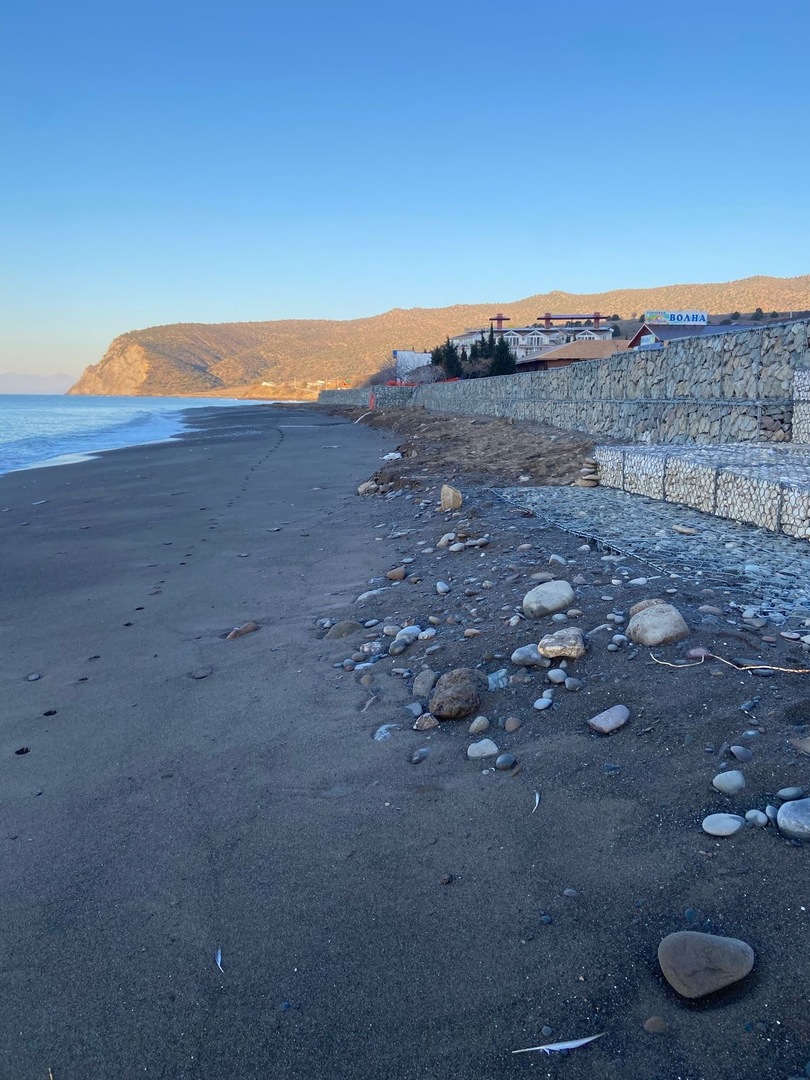

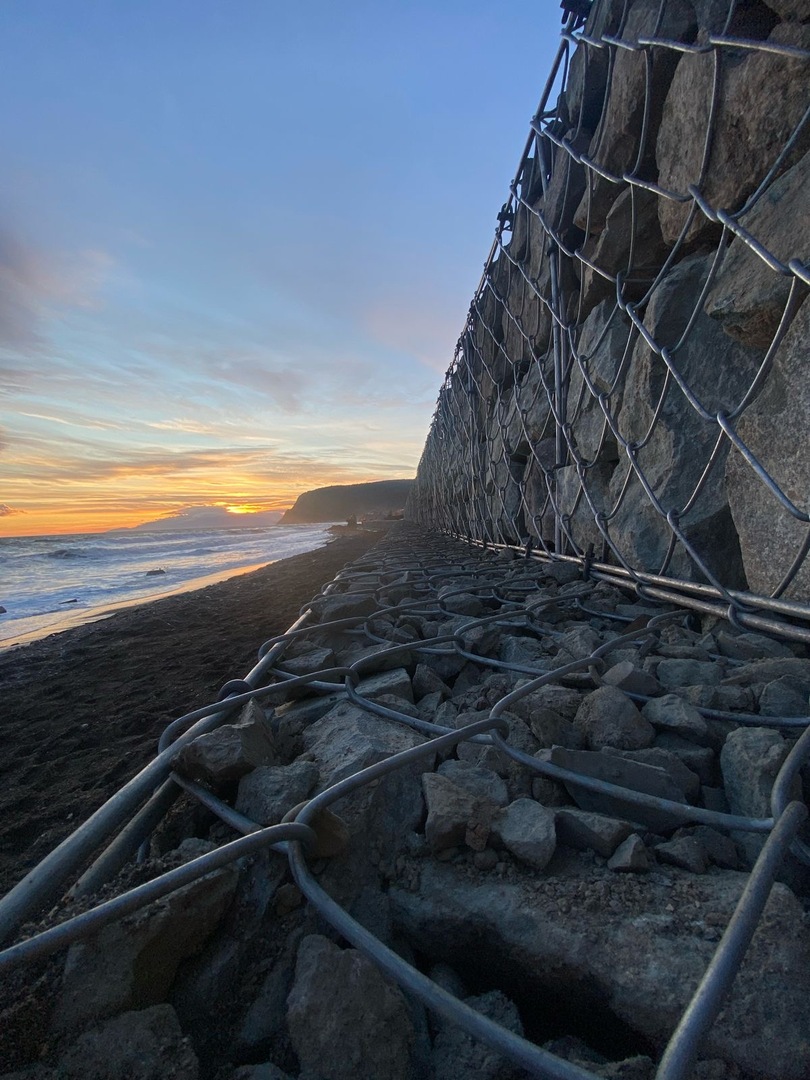

Габионные конструкции применимы на реках и морях при расчётной средней скорости потока воды до 6,5 м/с (при среднем размере камня 200 мм) и волновой нагрузке, определяемой расчётом по СП 38.13330.

Преимущество

Коробчатые габионные изделия RockBox® собираются непосредственно на строительных площадках из панелей при помощи специальных скоб.

Высокая несущая способность и прочность сетки, используемой в конструкциях RockBox, обеспечена сочетанием размеров и прочностных свойств проволоки, регламентированных для аналогичных изделий по ГОСТ Р 52132-2003 «Изделие из сетки для габионных конструкций. Технические условия», ГОСТ Р 58120-2018 «Проволока стальная и изделия из проволоки для ограждений и сеток. Часть 8. Габионная сварная сетка (EN 10223—2013, MOD)» и ТУ 1275-001-42873191-2009 «Конструкции габионные и сетки двойного кручения».

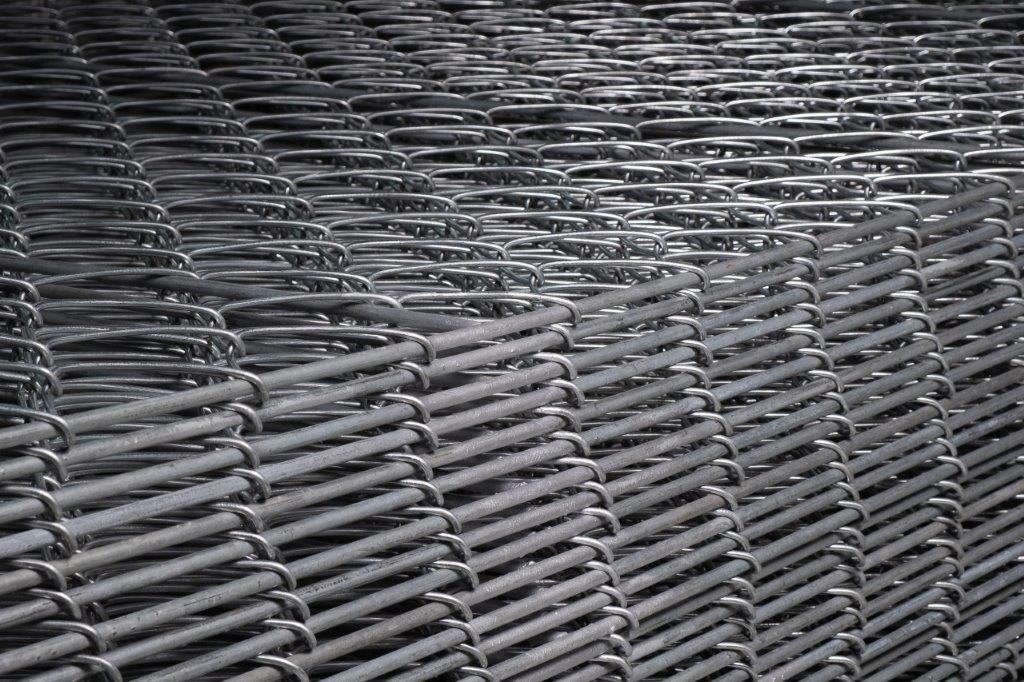

Требования, регламентированные в этих нормативах для сетки двойного кручения с шестигранной ячейкой (со скручиванием, а не плетением, как в RockBox), ограничивают применение проволоки больших диаметров и повышенной прочности. Плетёная сетка RockBox допускает более толстую и прочную проволоку, что в итоге даёт более высокую несущую способность как самой сетки, так и собранных из панелей габионных конструкций.

Габионные конструкции RockBox отличаются от габионов по действующей нормативной документации:

• RockBox собираются из панелей, а не из сеток;
• панели в своём составе имеют плетёную сетку и силовой каркас;

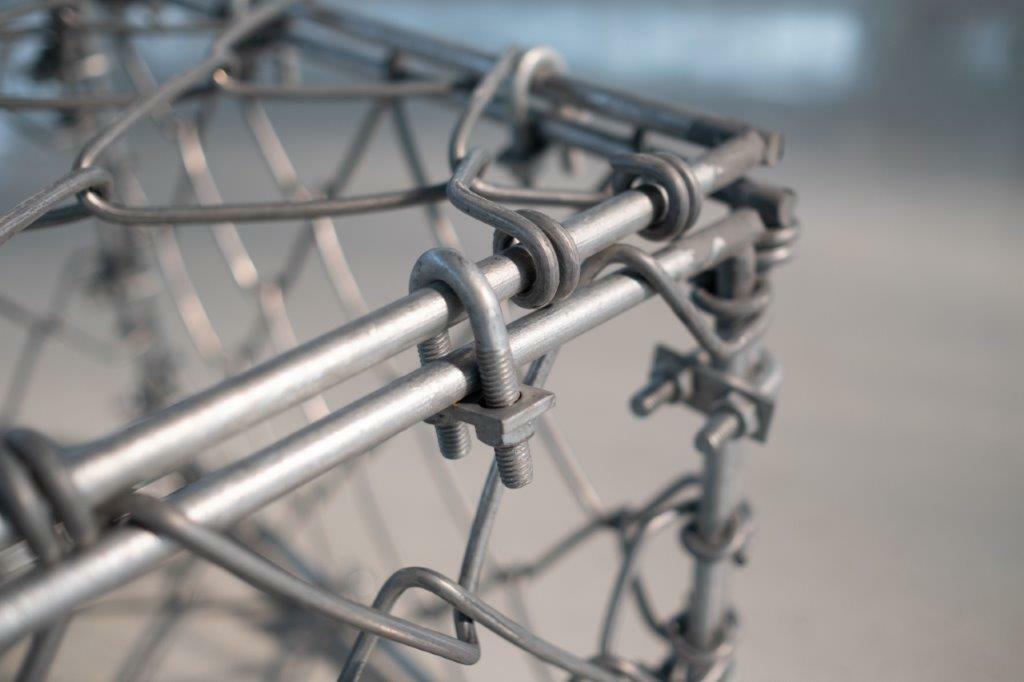

• в качестве обвязки применяются специальные скобы с резьбовым соединением;
• проволока плетения сетки диаметром 6 и 8 мм и силовой каркас до 16 мм позволяют RockBox выдерживать большие нагрузки: конструкции можно поднимать краном без дополнительных мероприятий и применять на реках при расчётной средней скорости потока воды до 8 м/с.

Технология сборки и заполнения

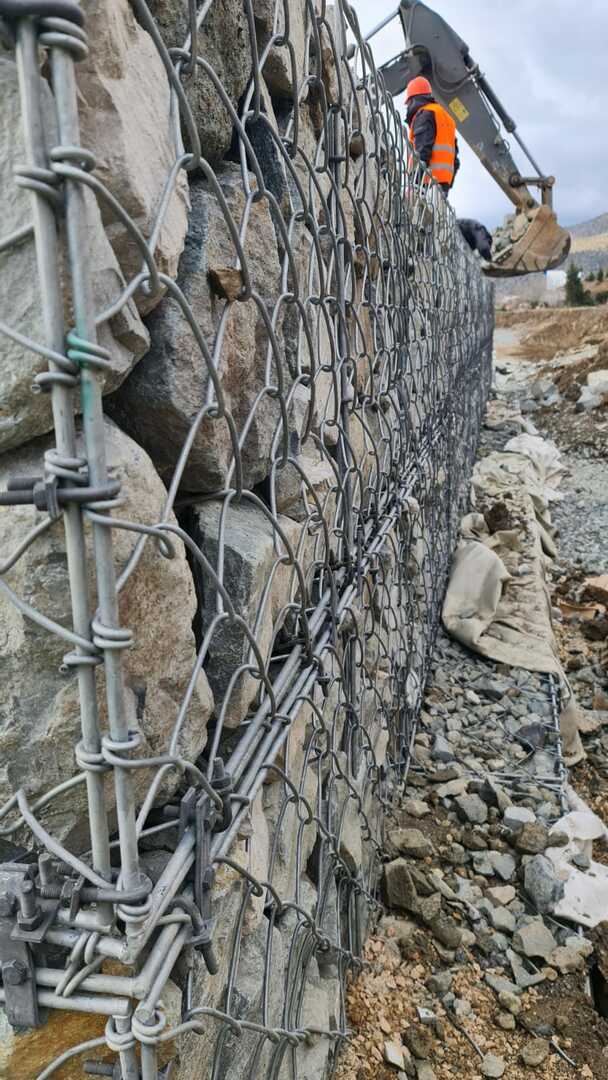

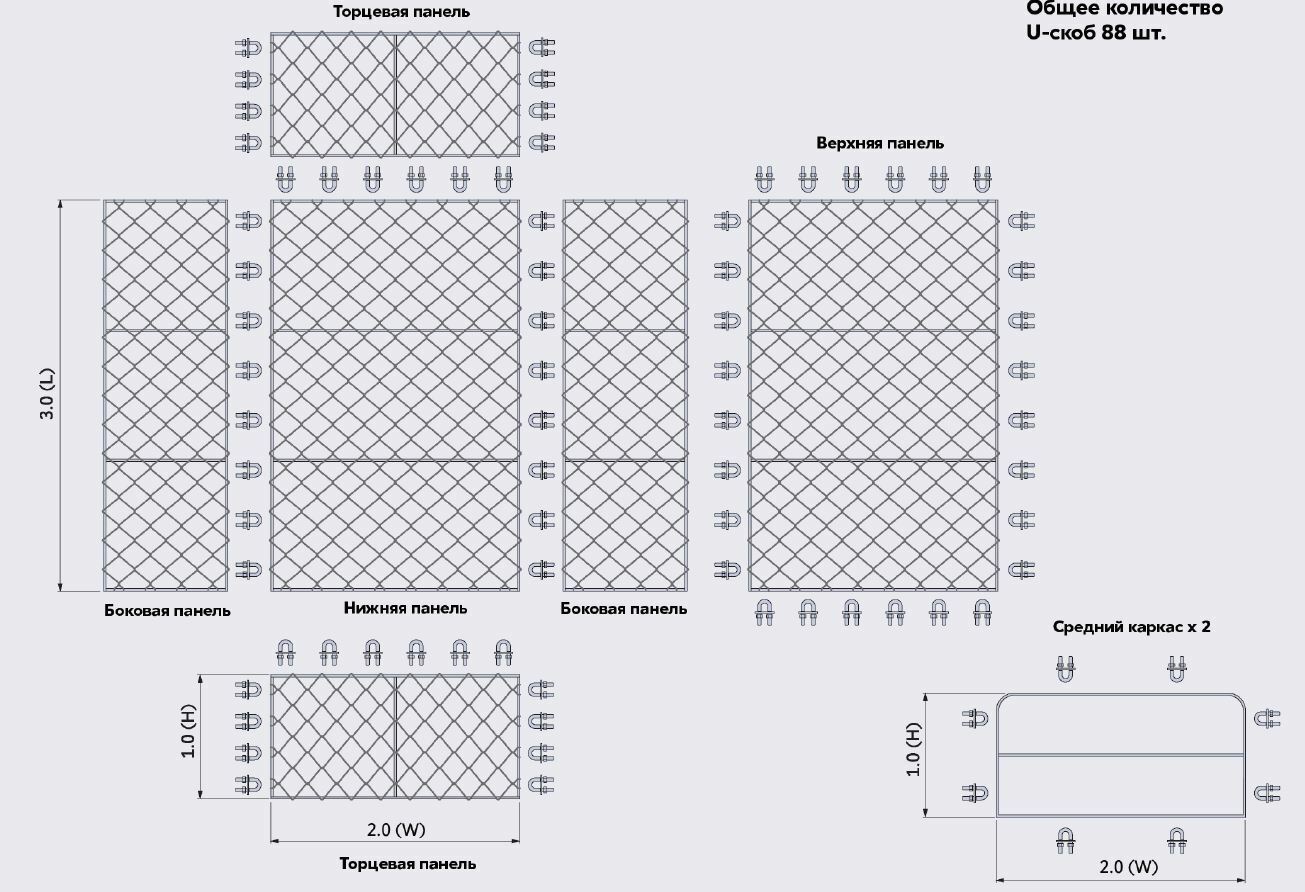

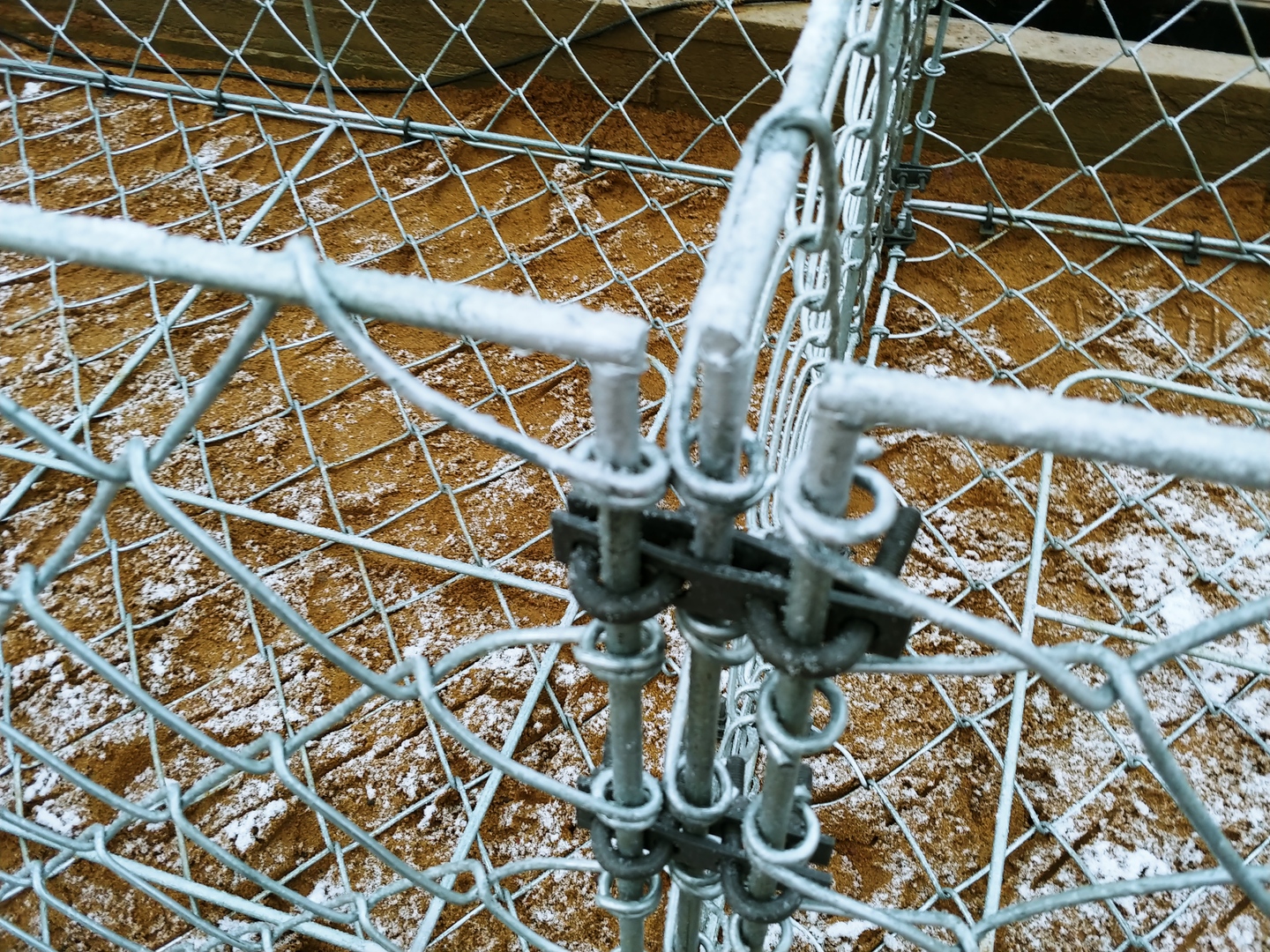

• панели устанавливаются на подготовленное, спланированное основание и соединяются между собой по вертикальным рёбрам специальными скобами с резьбовым соединением, формируя короб проектных размеров;
• смежные короба соединяются между собой аналогичными скобами для формирования единой протяжённой конструкции;

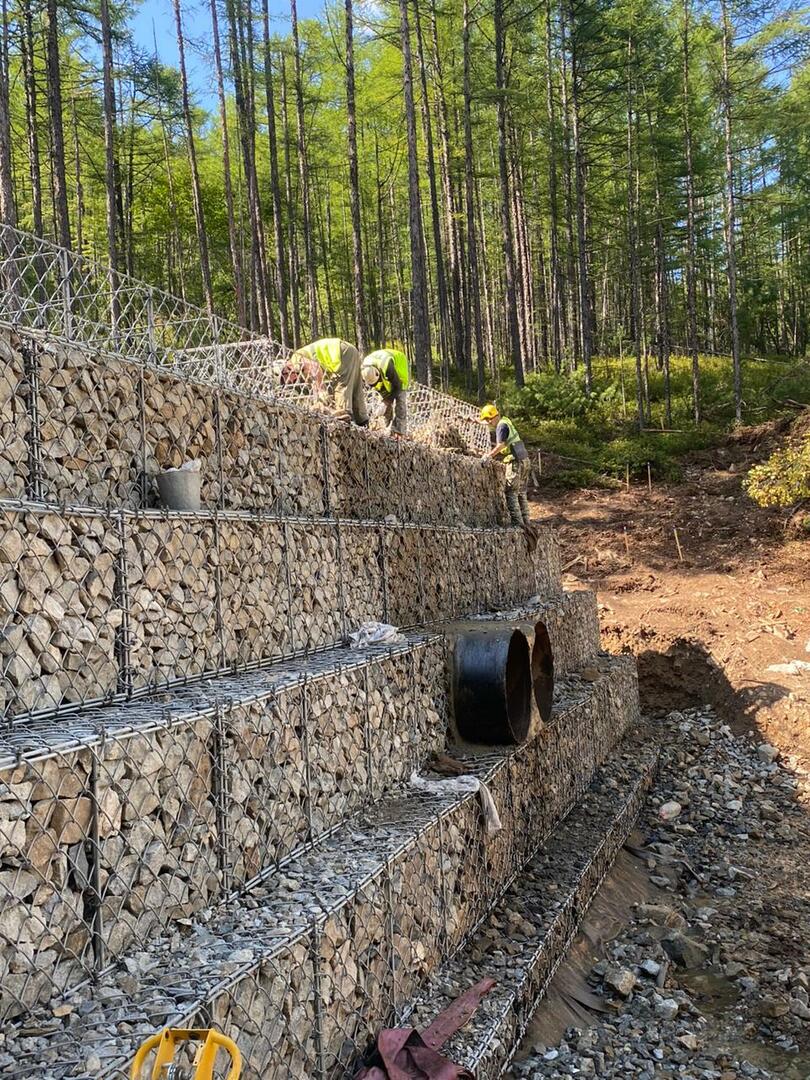

• заполнение короба камнем производится послойно, механизированным или ручным способом, с укладкой камня максимально плотно друг к другу и без пустот, с более крупным и плотным камнем у лицевой грани;
• после заполнения устанавливается и фиксируется скобами верхняя (крышечная) панель короба;
• требования к прочности, морозостойкости и фракции каменного заполнителя приведены в разделе «Требование к каменному материалу».

Перечень НИР и нормативной документации

1. Определение величин глобальных ледовых нагрузок на габионное сооружение, 2022г.
2. Применение габионных конструкций RockBox для регионов с распространением вечномёрзлых грунтов, 2020г.
3. Организация круглогодичной навигации по трассе Азов – Каспий через Волго-Донской судоходный канал, 2022г.
4. Оценка коррозионной стойкости защитных покрытий деталей габионных конструкций RockBox, 2020г.
5. Альбом технических решений по применению габионных конструкций RockBox в гидротехническом строительстве, 2020г.
6. Альбом Типовых решений по восстановлению ЗП габионами RockBox, 2020г.
7. ГОСТ Р 59287-2020 Изделия из панелей для габионных конструкций. Технические условия, 2020г.
8. СТО 15215947-001-2019 Метод.рекомендации по выбору и расчету систем для крепления приконтурного массива откосов, 2019г.
9. СТО 15215947-002-2020 Рекомендации по проектированию и стр-ву RockBox в транспортном стр-ве, 2020г.
10. Регламент по сертификации изделий из панелей для габионных конструкций RockBox.
11. Технологическая карта установки габионных конструкций RockBox при укреплении дна и выполнении причальной стенки, 2020г.
12. Эксплуатационные испытания противокамнепадных систем на ж.д. СПБ-Бусловская 132 км, 2020г.
13. Отчет НИР "Определение величин глобальных ледовых нагрузок на габионное сооружение" (ФГУП Крыловский государственный научный центр") 2021

ОТЧЕТЫ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИХ РАБОТ ПРЕДОСТАВЛЯЮТЬСЯ ТОЛЬКО ПО ЗАПРОСУ (сделать ссылку на оформить заявку)

Требование к каменным материалам

Для заполнения габионных конструкций используется природный каменный материал, обладающий необходимой прочностью, морозостойкостью и водостойкостью, получаемый дроблением изверженных, осадочных и метаморфических горных пород. На наиболее ответственных сооружениях предпочтительно использовать каменные материалы изверженных (базальт, гранит, диабаз, диорит и т. п.) и метаморфических пород. Допускается использование местного каменного материала с соответствующими характеристиками. Требуемая средняя плотность каменного материала для габионных конструкций определяется исходя из расчета устойчивости всего сооружения, при этом для подводных частей и зоны переменного уровня воды плотность камня рекомендуется назначать не менее 2300 кг/м3. Укладка камня в габион должна обеспечивать насыпную плотность каменного материала не менее 1750 кг/м3 с пористостью n = 0,25÷0,40. При проектировании также необходимо учитывать возможность частичного самоуплотнения материала наполнения габионных конструкций под действием вертикальных нагрузок, для этого объем каменного материала следует увеличивать на 5 % сверх расчетного объема. Укладка каменного материала производится вручную или механизировано, либо комбинированно. Каменный материал укладывается оптимально плотно друг к другу. Минимальный размер камня должен быть не менее 1,3 размера ячейки сетки. Для габионов, эксплуатирующихся в подводных условиях или в зоне переменного уровня воды, минимальный размер камня должен быть не менее 1,5 размера ячейки сетки. Максимальный размер камня следует принимать не более 250 мм. Для габионных конструкций, используемых в условиях волнового воздействия, размер камня определяется расчетом. Для заполнения коробчатых габионных конструкций допускается применять камень меньшего размера. В этом случае укладка данного материала должна производиться равномерно по внутренней полости габиона (в середине каркаса), при этом мелкий камень должен располагаться на расстоянии не менее 250 мм от лицевой стороны, 200 мм от тыльной стороны и 150 мм от нижней стороны габиона. Прочность на сжатие каменного материала должна составлять не менее: для изверженных пород – 90 МПа, метаморфических – 60 МПа, осадочных – 50 МПа.

При эксплуатации габионных конструкций в зоне переменного уровня воды прочность на сжатие метаморфических пород рекомендуется принимать не менее 90 МПа, для осадочных – не менее 75 МПа. Морозостойкость каменных материалов, используемых в габионных конструкциях, для изверженных горных пород должна приниматься не ниже F100, для метаморфических и осадочных пород – не ниже F50. При эксплуатации габионных конструкций в зоне переменного уровня воды морозостойкость каменных материалов рекомендуется принимать в зависимости от среднемесячной температуры наиболее холодного месяца в году: при температуре от 0°С до минус 10 °С включительно – F100, от минус 10 °С до минус 20 °С – F150, ниже минус 20 °С – F200. Для габионных конструкций, подвергающихся воздействию воды, коэффициент размягчаемости (показатель снижения прочности при погружении в воду) должен составлять не ниже: для метаморфических и изверженных пород – 0,9; для осадочных – 0,8. Устойчивость структуры камня против всех видов распадов (потеря массы при распаде) должна составлять не более 5÷10 %. В обоснованных случаях допускается применение каменных материалов с худшими характеристиками, с обязательным учетом в проекте изменения их физико-механических характеристик во времени.
